CNC1419を購入して色々と使い方を勉強したり改造をしているのですが、いざCNC1419で加工をするときにアルミ製のテーブルに加工素材を固定するときや素材をカットするときに現状のテーブルだと不便だと感じることがあります。
この記事で作成したCNC1419用のスポイルボードをフリマサイトで販売しておりますので良かったらご覧頂ければと思います。
CNC1419 スポイルボードの新品・未使用品・中古品|PayPayフリマ (yahoo.co.jp)
【2023年最新】CNC1419 スポイルボードの人気アイテム – メルカリ (mercari.com)
CNC1419 スポイルボードの通販 0点 | フリマアプリ ラクマ (fril.jp)
で色々とyoutubeなどでCNCルーターの動画を見るとテーブルが木製のものを多く見かけます。
これは、スポイルボード(Spoilboard)と呼ばれるものらしく、既存のテーブルに固定して使用します。
スポイルボードは、素材を固定したりスポイルボード自体が柔らかい素材でできており、深く切り込んでしまったときにテーブルを保護する役割などがあります。
![](https://www.mikan-partners.com/wp-content/uploads/2023/02/Mdf-3018-m6-30x18x1-2cm-11-81x7-09x0-47.jpg_Q90.jpg_-edited.webp)
これはいいなと思い、早速CNC1419用のスポイルボードを探したのですが、残念ながら商品として販売しているところ見つけることが出来ませんでした。。。
ってことでMDFを使用してCNC1419用のスポイルボードを作成しようと思ったのがキッカケになります。
また世の中に販売されていないのであれば、欲しい人もいるはずと言うことで下心丸出しで作成してみました。
まずは、素材となるMDF材を用意します。
![](https://www.mikan-partners.com/wp-content/uploads/2023/02/PXL_20230210_041446633.MP_-768x1024.jpg)
サイズは、300mm x 200mm x 9mmになります。
CNC1419自体が、あまり背の高い素材を加工できないので、スポイルボードの厚さで加工高に影響を与えないようになるべく薄い板にしました。
![](https://www.mikan-partners.com/wp-content/uploads/2023/02/PXL_20230210_041524973-768x1024.jpg)
CNC1419のテーブルにピッタリ合うサイズなので、丁度よいです。
次にこのMDFに穴を空けてクランプ固定用のネジ穴の取り付けと、スポイルボード自体をテーブルに固定するネジ穴を作成します。
ただ穴を空けるにしてもテーブルの溝に合わせないといけないので、3Dプリンターで穴あけ用の治具を用意します。
![](https://www.mikan-partners.com/wp-content/uploads/2023/02/PXL_20230210_041610795-1024x768.jpg)
加工するMDFに作成した治具を固定して、穴あけ位置がずれない様にします。
次にボール盤で穴を空けていくのですが、一般的な木工用のビットを使用すると穴あけの裏側にバリが発生してしまいます。
![](https://www.mikan-partners.com/wp-content/uploads/2023/02/PXL_20230210_041709454-1024x768.jpg)
ちょっと位ならいいのですが、流石にバリどころか周辺の部分も剥がれて盛り上がってしまっています。。
何とかならないかと頭を悩ませていたとろ、スターエムさんの「竹用ドリル」が良いと見かけたので、Amazonで購入しました。
さてさてどうなることか。
![](https://www.mikan-partners.com/wp-content/uploads/2023/02/PXL_20230210_041729117-768x1024.jpg)
早速、届いたのでボール盤に取り付けて試したところ、
![](https://www.mikan-partners.com/wp-content/uploads/2023/02/PXL_20230210_042013029-1024x768.jpg)
おぉぉぉぉ!!。一目瞭然の出来上がりです。
写真左側の赤〇がスターエムの竹用ドリルで穴を空けた裏側になります。右側の赤×の通常の木工用ビットで空けた穴のバリと雲泥の差がありました。
これでバリの件は解決です。
次に空けた穴にネジ山を作るためにインサートナットを使用するのですが、木工用のやつだと今回使用するMDFの厚さに合うものが見つからなかったので、樹脂用のM6サイズのインサートナットを使用することにしました。
![](http://ae01.alicdn.com/kf/Sca4a5198682c4af281174ed9ee135c98N.jpg_350x350.jpg)

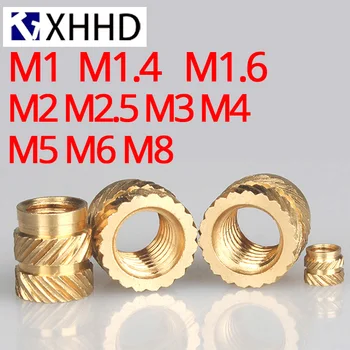

M1 M1.4 M1.6 M2 M2.5 M3 M4 M5 M6 M8挿入真鍮ナットローレット糸nutsertホットメルト熱射出成形組み込み銅ナット
![](https://www.mikan-partners.com/wp-content/uploads/2023/02/PXL_20230210_085302399-1024x768.jpg)
このインサートナットを万力などを使って穴に押し込んでいきますが、なかなか大変な作業です。。
![](https://www.mikan-partners.com/wp-content/uploads/2023/02/PXL_20230210_045215353-1024x768.jpg)
樹脂用のインサートナットで、ちゃんと固定できるか少し不安でしたが思った以上にガッチリとMDFに固定されました。
![](https://www.mikan-partners.com/wp-content/uploads/2023/02/PXL_20230210_090358650-1024x768.jpg)
おぉぉぉぉ!!。完成したスポイルボードです。
バリが出ない様に気を付けたりしたので、思っていた以上に綺麗に作ることが出来ました。
![](https://www.mikan-partners.com/wp-content/uploads/2023/02/PXL_20230210_090936763-1024x768.jpg)
最後にTナットを取り付けてテーブルに固定できるようにします。
![](https://www.mikan-partners.com/wp-content/uploads/2023/02/PXL_20230210_092203451-1024x768.jpg)
クランプ固定用のネジ穴を一般的なM6にしたのでプロクソンのクランプなど市販のクランプ等を取り付けることが出来ると思います。
作成したCNC1419用のスポイルボードは、フリマサイトで販売しておりますので良かったらご覧頂ければと思います。
