3DプリンタのCoreXY方式の仕組みを作って理解してみる

3Dプリンタで使われている表題のCoreXY方式の仕組みについて理解をしたいと思い、作ってみようと挑戦した記事になります。

理解したいと思った理由は、別の記事で自作の3Dプリンタを開発(かっこよく言ってみた)しているのですが、どうしても当初考えていた方式だと精度が出なさそうなで最近流行りのCoreXY方式を取り入れてみたいと思ったのがキッカケになります。

現在、開発中の3Dプリンタの記事は以下になります。ご興味があれば。

とは言っても数学とか工学的な知見や知識がないので、0から自分で理解して作ることは出来なさそうです。。。

ですので、すでにオープンソースで公開されているCoreXY方式の稼働部分を実際に作ってみて、動かしながら感覚で理解をして行こうと思っています。(汗。。)

スポンサーリンク

ってことでオープンソースなものをインターネットで探したところ、参考になるページがThngiverseで見つかりました。

今回はこちらを作って行こうかと思います。

ただThngiverseで公開されているのは、組み立て方法と必要なパーツのリスト、あとはプリントパーツのデータになるので、プリントパーツ以外の必要なパーツは、購入するなどをして揃える必要があります。

上記のパーツが6mmのアルミプロファイル用に対して下は、5mmのアルミプロファイル用なっています。

組み立てに必要なパーツを個別で揃えなくてもすべての部品がセットになったキットがAliExpressで販売されています。(プリントパーツの有無も選べます。)

Funsor-レーザーおよび3Dプリンター用のCorexyフレームv.2.0,押出機,mgn12cリニア,2020

部品数がそこそこあり個別でそろえると少し大変そうなので、少々お高いですがキットで購入した方が楽かもしれません。どうしよう。。。

必要なパーツリストは以下になります。アルミプロファイルの長さは上記のキットを参考にしています。

2020アルミプロファイル 330mm2
2020アルミプロファイル 323mm1
2020アルミプロファイル 306mm2

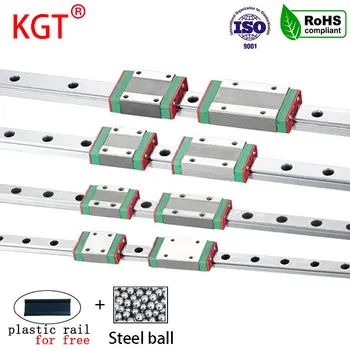

リニアガイドレールMGN9H 250mm3
GT2プーリー20歯2
F694ZZボールベアリング16
2020 コーナージョイント4
M4 40m皿穴ネジ (ガントリー)4
M4 25mm皿穴ネジ (ガントリーアイドラベアリング)4
M4 10mmボタントップ (モーターマウント、コーナーアイラー
ベアリングマウント、ガントリーレールマウント)
10
M4 30mmソケットキャップネジ (コーナーアイドラベアリング)2
M4 0.5mmワッシャー (コーナーアイドラベアリング)2
M4ナット (ガントリーアイドラベアリング)8
M3 10mmボタントップネジ (NEMA17モーター)8
M3 6mmボタントップネジ (MGN12リニアレール)8
GT2 6mmタイミングベルト 3メートル1
必要パーツリスト

キットの内容だと組み立てた後の可動域は、X軸で200mm、Y軸で235mmになりますが、実用性を考えるともう少し広い方が良いので、私は個別で部品を揃えることにしました。

そもそもCoreXY方式について調べると、今までの方式(なんて言うのだろう?)は、X軸とY軸はそれぞれ独立したモーターで動作し、X軸の回転がY軸の回転に影響をしない、その逆もしかりな構造です。

CoreXY方式は、X軸とY軸が独立しておらず、2つのモーターが協調してX軸とY軸を動かす仕組みになっています。

メリットとしては、高速にX軸とY軸を動かすことが出来るらしいです。

へーそうなんだーくらいの理解で原理についてはサッパリです。

そのサッパリな部分を実際に作ってみて体で理解していこうと思います。(理解と言うのだろうか。。。)

ひとまず、キットを購入せずに個別のパーツを揃えて組み立ててみようと思います。届き次第少しづつ加筆していく予定です。
