クローン Prusa i3 MK3Sをパーツから組み立て&保守部品

Orignal版とクローン版のPrusa i3 MK3Sを複数台保有しているのですが、メインは、クローン Prusa i3 MK3Sになります。(MK3S+へのアップグレードパーツもAliexressで購入可能です。)

今回は、個別のパーツから組み立てる場合のご紹介ですが、パーツごとの購入ですので、Original含めて保守用のパーツとしても利用できます。

クローン版を追加するときに少しでも安く手に入れるために、キット購入ではなく個別でパーツを購入して組み立てた方が、送料の関係やAliExpressのセール時に〇〇円以上購入すると〇円引きといった一律割引が適応される時があるのでお得です。。

セール中何度でも適応されますので、パーツを割引が最大になるように分割して購入すると、非常にお得になります。

この方法でパーツからクローン Prusa MK3Sを合計で6台組み立ててきました。。。

スポンサーリンク

では早速、必要なパーツ類の紹介です。

画像をクリックすると、それぞれのパーツ購入ページに飛びます。(ほとんどのパーツは、リンク先のAliExpress FYSETC 1th Storeってところでいつも購入しています。)

1.本体フレームセット

スムースロッドも付属したセットになります。固定ボルトが付属しないので注意です。(M5 16mm 32本)

クローンオリジナルprusai3 mk3,アルミニウムフレーム,黒プロファイル,滑らかなロッドキット

2.ステッピングモーターセット

X軸、Y軸、Z軸、エクストールダー用のすべてのステッピングモーターがセットになっています。

Fysetc 5pcs 42ステッピングモーター320m z-para prusa i3 mk2 mk2s mk33Dプリンター部品用の台形リードスクリューを備えたモーター

3.ヒートベッド

本体フレームセットにYキャリッジが付属しているので、ヒートベッドだけの購入です。MK3Sは、24Vです。

Fysetc voron switchwire 3dプリンター加熱ベッド24vmk3 yキャリッジ (prusa i3 mk3s mk52およびvoron switchwire用)

4.コントロールボード

Einsy Ramboと呼ばれるコントロールボードです。最新のコントロールボードのバージョンは、1.2eかと思います。

余談ですが、事情があり公式のPrusa Storeでも追加でコントロールボードを購入したのですが、こちらもバージョンが1.2eになっていました。

Einsy rambo 1.2 Majausa i3 mk3用ボード、4 Tmc2130ステッピングモーターspiコントロール4 mosfetスイッチ出力付き

5.電源ユニット(PSU)

24V 250Wの電源ユニットです。もともとの公式の電源が240Wだったので、+10W高性能になっているかと思ったら、到着した商品は、240wと記載されていました。?です。

Prusa-スイッチ可能な電源を備えた電源キット3,i3,mk3,pu 24v,250w

何度か上記の「AliExpress FYSETC 1th Store」で電源ユニットを購入したのですが、追加でPrusa MK3Sを組み立てようと、上記の商品リンクで改めて同じストアで電源ユニットを購入(2023/3月に注文)したら、改良型?が届きました。

電源ユニット本体の厚さが3cmと、とても薄くなっています。通常のやつが5cmくらいなので、半分近くになっています。

ネジ穴位置は、Prusa MK3Sのフレームにちゃんと合っているので、専用なんですかね。

厚さ以外に、出力が24V 14.6Aになっており、単純計算で350W出力と、めちゃくちゃ高出力になっています。

商品ページは、以上の通常のやつが掲載されていたので、今から届く奴は改良型かもしれません。

6.ボルトナットセット

いろいろなサイズと長さのボルトやナットを個別に購入すると余分に購入することになってしまうので、必要なボルトなどがセットになったものです。

さすがAliExpressといった感じで、痒い所に手が届く商品です。

薄い四角いナットmk3s,プラサi3 mk3s 3Dプリンター部品用の完全なキット

上記のセットを実際に購入してみましたが、特に過不足なく利用できました。フィラメントセンサー部分のマグネットやエクストルーダのスプリングなども含まれているので、安心です。

7.SuperPINDA or PINDA v2プローブ

値段は少し高いですが、MK3S+へのアップグレードパーツであるSuperPINDAです。(公式と同じかは不明ですが、写真を見る限り同じに見えます。)

Blurolls prusa I3 MK3S + MK2.5S superpindaスーパーpindaプローブz自動レベリングも対応voron 2.4トライデントvコア

商品説明には、改良型のV2と記載されています。公式で販売されている改良版のSuper PINDAと同じかは不明です。

TriangleLAB P.I.N.D.A V2 PINDA Sensor Auto Bed Leveling Sensor For Prusa i3 MK3 MK2/2.5 3D Printer

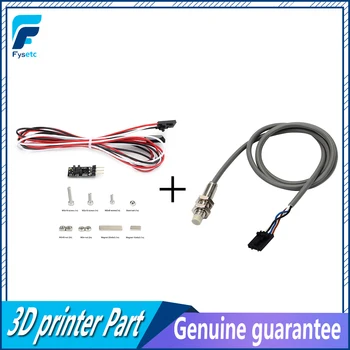

8.フィラメントセンサーセット

センサー以外にも組み立てに必要なボルトやマグネットなどが付属しています。

Mellow prusa-フィラメントセンサー,検出器,3Dプリンター部品,mk2.5/mk3からmk2.5s/mk3s

9.ホットエンドセット

ノズル・ヒートブロック・ヒートシンク・ヒーター・サーミスターと必要なパーツがすべてセットになっています。

Prusa i3 MK3Sは、24Vです。

Trianglelab-3Dプリンター用の事前に組み立てられたマザーボード,prusa i3 mk3 mk3s mk2/2.5 v6用,ヒートシンク

少し値段は張りますが、最近登場したノズルが簡単に交換できるE3DのRevo SIXにするのも良いかもせん。

Bigtreetech revo™6つの透明な変更™Hosend max temp 300 prusa mk2/3 e3D v6用

10.デュアルドライブ押出機

エクストールダーに必要な、デュアルドライブ押出機です。下記写真の1セットが必要です。

Btech-自動車押出機用のデュアルドライブ押出機,prusa i3用の改良押出機

11.ホットエンド・プリントファン

4010と5010それぞれ1つ必要です。

冷却システム用ファン,3Dプリンター用押出機アクセサリー,5v prusa i3 mk3,4010または5015 dc

12.タイミングプーリーセット

Prusa i3 MK3Sは、16歯のプーリーになります。

Trianglelab-プーリーセット,GT2-16プーリーハウジング,オリジナルのプサi3 mk2.5/s mk3/mk3s用同期ホイール

13.タイミングベルト

3mもあれば十分です。GT2の6mmです。

Gt2タイミングベルト,幅6mm,2g-6/2gt-9mm,3Dプリンター用の小さなバックストラップ,reprap mel cnc 2gtベルトプーリー

14.キャリッジボルト

Yキャリッジとベアリングを固定するボルトです。

MK3SはUボルトが使用されていましたが、MK3S+からはこのタイプになっています。安ければUボルトでも問題ありません。

Prusa i3 mk3s3Dプリンター用3個アルミ式キャリッジボルト保持

15.リニアベアリング(LM8UU)

リニアベアリング(LM8UU)は、合計で10個必要になります。

安いセットだと、1個あたり60円程で購入可能ですが、

国産(中国のサイトで日本メーカーのを購入するのもアレですが。。)のIKO(日本トムソン)製のリニアベアリングもあります。

値段も8倍近くになりますが、印刷品質を少しでもアップしたい場合は、選択肢として良いかもしれませ。(個人的には、かなり気にあります。)

Mengda-Hiko lm8uu 3Dプリンター,reprap anet a8 prusa i3 3D用のリニアベアリング,シャフト8x15x24mm用

16.2004 スクリーンコントローラー

コントロールボードとセットでも購入できる場合が多いので、個別で購入しなくても良いかもです。

SDカードスロット付きの3Dプリンターコントローラー,2004-1.4

17.ビルドプラットプレート

公式の「Spring Steel Sheet With Smooth Double-sided PEI」に近いのが、以下のプラットフォームです。

Prusa i3 mk3 mk52-Prusa i3 3Dプリンター用加熱ベッドプラットフォーム

公式の「Double-Sided Textured PEI Powder-Coated Spring Steel Sheet」に近いのが、以下のプラットフォームです。

エネルギッシュな新241*254ミリメートル両面粉体塗装質感ペイ春鋼板3Dプリンタprusa I3 MK3構築プレート

18.テキスタイルスリーブ

エクストールダー・ヒートベッド・X軸ケーブルをまとめるテキスタイルスリーブです。

ヒートベッドとX軸で使用する内径は、5mmのものになり、エクストールダーの方の内径は、16mmになります。

ホットナイフなどで、切り口を溶かしながら切断するか、ハサミなどで切った後にライターなどで、ほつれないように炙ると良いです。

19.プリントパーツ

公式のOriginal Prusa i3と同じく Prusa i3 MK3Sと「Double-sided Textured PEI Powder-coated Spring Steel Sheet」で印刷を行っています。

Prusa i3 MK3S プリントパーツ セットの新品・未使用品・中古品|PayPayフリマ (yahoo.co.jp)

Prusa i3 MK3S プリントパーツ セットの中古/未使用品を探そう! – メルカリ (mercari.com)

Prusa i3 MK3S プリントパーツ セットの通販 1点 | フリマアプリ ラクマ (fril.jp)

以上で、MK3Sを1台組み立てるのに必要なパーツリストになります。

AliExpressで通常時(セールで無いとき)の2022年7月3日時点で上記のパーツをすべて(プリントパーツ以外)を購入すると、以下の価格になりました。

個別パーツ購入

同じ日にキットで購入するとキットの方が安いですが、セール時や割引がある時を狙うと以下の価格の10%以上安く購入できるかと思います。

パーツ単位でより安いものを探したり、複数台を組み立てる場合は、パーツをセットで購入したりとすれば、キットで購入するより安くすることも可能で、カスタマイズも可能です。

ご参考まで。
